Микрогидроэлектростанция мощностью 50 кВт (МикроГЭС50Пр) Код mi-1837813

МикроГЭС является экологически чистым источником электроэнергии, не требующим при эксплуатации постоянного присутствия обслуживающего персонала. МикроГЭС предназначена для работы на автономного - изолированного от энергетической системы потребителя.

Установка и эксплуатация

Для работы МикроГЭС обязательным условием является наличие напора (разницы уровней) воды. Напор может быть получен за счет разницы отметок уровней воды между:

- двумя реками;

- озером и рекой;

- на одной реке, за счет спрямления излучины.

Получение напора возможно также при сооружении плотины.

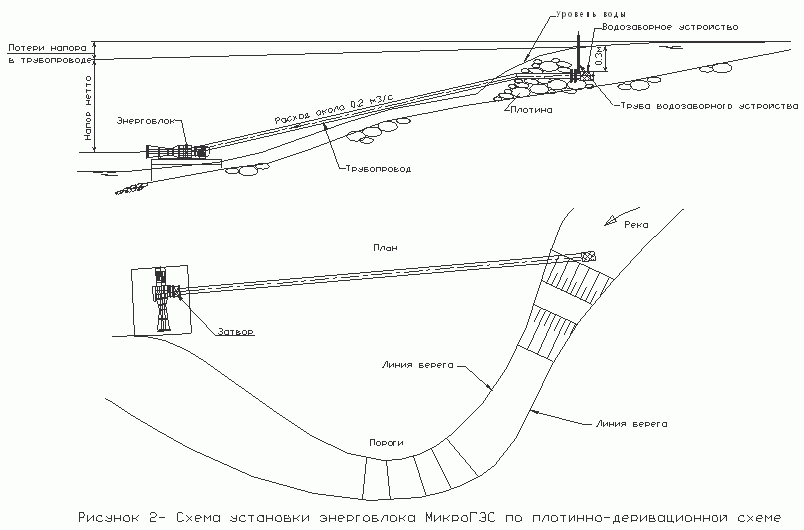

На рисунке 2 показана установка МикроГЭС по плотинно-деривационной схеме. Для создания напора на турбине вдоль реки, имеющей большой уклон и пороги, прокладывается деривационный трубопровод. Для увеличения напора отсыпана небольшая каменно-набросная плотина.

Трубопровод, диаметром 600-800 мм, должен обеспечивать подвод воды к энергоблоку с минимальными потерями напора. Длина трубопровода определяется трассой.

Перед энергоблоком на трубопроводе должен быть установлен затвор/задвижка, необходимый для пуска и останова МикроГЭС.

Энергоблок и электрическое оборудование необходимо защитить от неблагоприятного атмосферного воздействия и обеспечить поддержание рабочей температуры для электрооборудования 0 +40 0С и влажности до 98% при температуре 25 0С.

Напор (нетто), м 8 - 18
Расход воды, м³/сек 0,08 - 0,17
Мощность, кВт 10-20 (При установке на высоте более 1000 м максимальная мощность должна быть снижена. )
Частота вращения, об/мин 1500
Диаметр рабочего колеса, мм 200
Направление вращения правое

Масса, кг :

- энергоблок 580 - 670 (Зависит от параметров генератора. )
- ББН 70
- УАР 80
- УВ 100
- затвор 30
- фланец 14,6
- ШГВ 160

Требования к сети потребителя, изолированного от энергосистемы (Двигательная нагрузка указана в % от фактической мощности МикроГЭС. )

- характеристика сети потребителя - четырехпроводная,
- 3-х фазная, 0,4кВ.

Требования к нагрузке потребителя:

- двигательная нагрузка ограничена;
- мощность каждого двигателя ,% не более 10;
- суммарная мощность двигателей с дополнительными компенсирующими конденсаторами, % не более 30.

Энергоблок предназначен для выработки электроэнергии и состоит из диагональной гидравлической турбины и асинхронного двигателя, используемого в качестве генератора, размещенных на опорной раме. Гидротурбина состоит из статорной части, включающей в себя камеру спиральную и статор, и роторной части, включающей рабочее колесо, вал и подшипниковый узел. Спиральная камера - сварная, содержит входной патрубок с фланцем для присоединения затвора. Спиральная камера снабжена 3-мя опорами для установки на раму или фундаментные плиты. Статор турбины состоит из верхнего и нижнего поясов, соединенных между собой 8 профилированными колоннами. Рабочее колесо имеет 9 лопастей. Конструкцией предусмотрена возможность установки лопастей на требуемый угол.

ББН является компенсатором активной нагрузки МикроГЭС. ББН представляет собой сварной герметичный корпус, на котором расположены два штуцера для подвода и отвода охлаждающей воды. Внутри корпуса расположены термоэлектрические нагреватели.

УАР предназначено для управления МикроГЭС и обеспечения заданных параметров отдаваемой в нагрузку мощности, защиты оборудования МикроГЭС при возникновении аварийных ситуаций.

УВ предназначено для возбуждения асинхронного генератора. Включает в себя конденсаторную батарею, являющуюся источноком реактивной мощности.

ШГВ обеспечивает подключение генератора и работу МикроГЭС параллельно с промышленной сетью. Внутри шкафа располагаются элементы схемы контроля, управления и защиты генератора, а так же 3-х фазный компенсирующий конденсатор с разрядными резисторами.

Затвор служит для прекращения подачи воды на энергоблок.

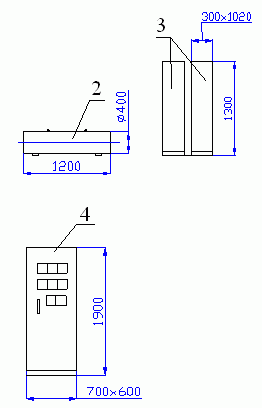

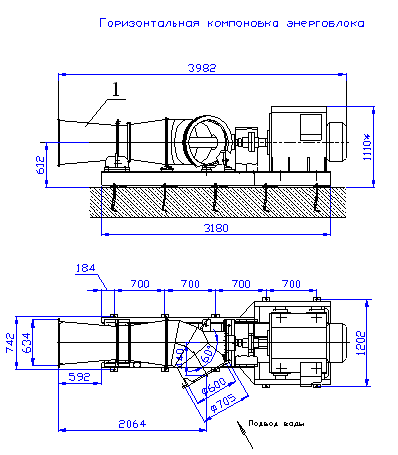

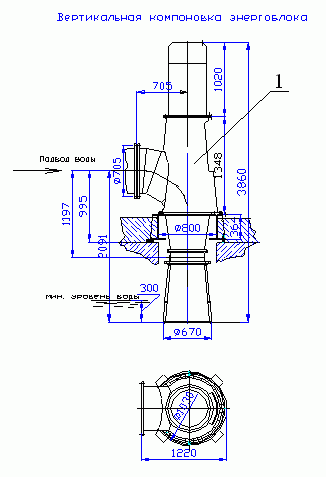

Габаритные, установочные и присоединительные размеры МикроГЭС представлены на рисунке.
