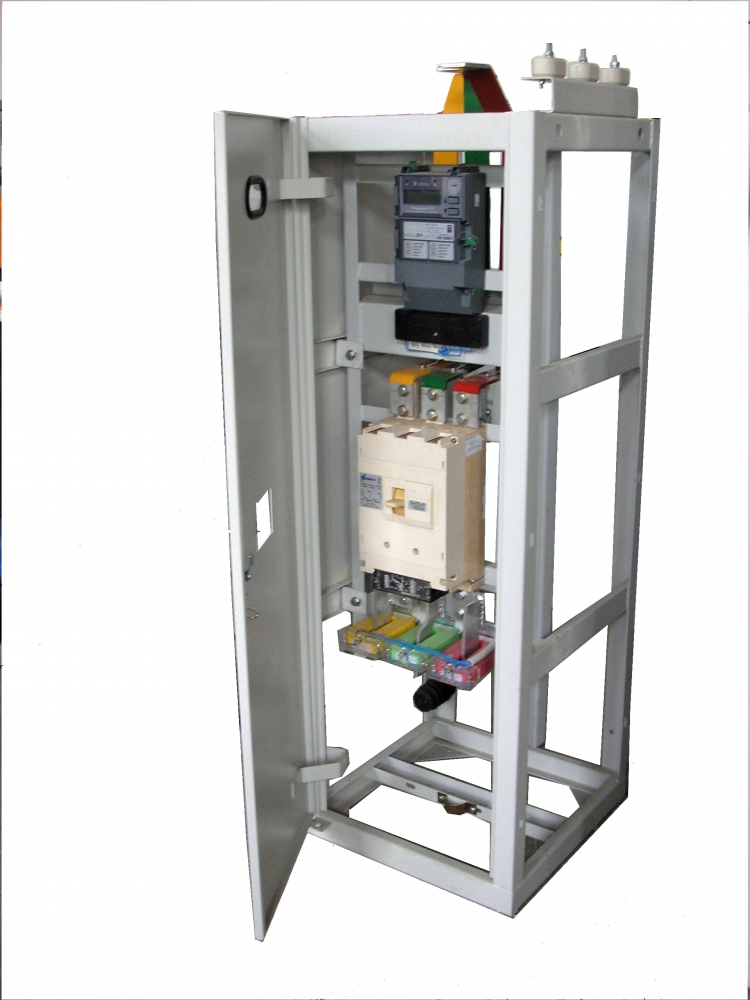

Панели серии ЩО70 Код ni-18174

Панели серии ЩО70 служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
Конструктивно панели ЩО70 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IР20, а с остальных сторон IР00, и предназначены для одностороннего обслуживания.

Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:

• 30 кА — для панелей ЩО70-1 (комплектование щитов мощностью до 630 кВА);
• 50 кА — для панелей ЩО70-2, Щ070-З (комплектование щитов мощностью свыше 630 кВА).

По назначению панели ЩО-70 делят на:

• линейные;
• вводные;
• секционные;
• вводно-линейные;
• вводно-секционные;
• панели с аппаратурой АВР;
• панели диспетчерского управления уличным освещением.

Основным документом для комплектования щитов является опросный лист, в соответствии с которым производится:

• компоновка панелей ЩО70;
• поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии).

Вводные панели УВР имеют:

• отделение учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик, приборы контроля тока и напряжения;
• отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.
